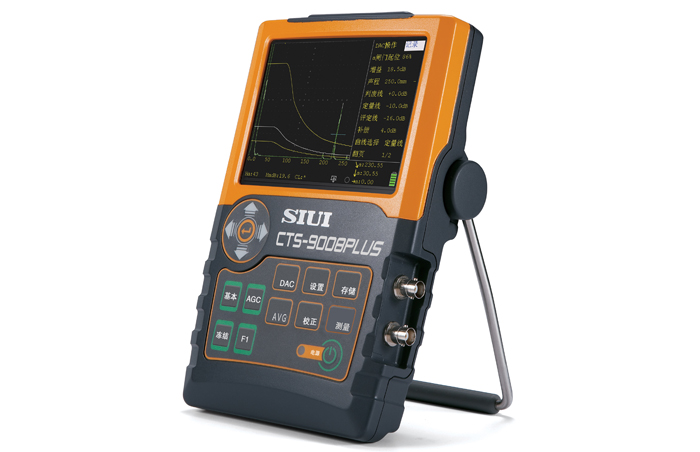

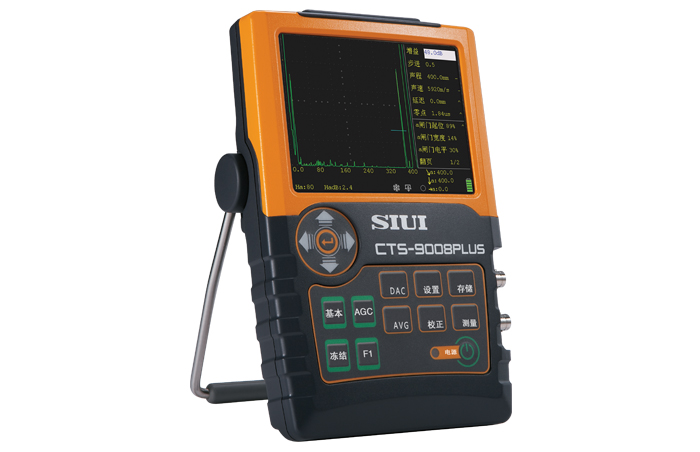

轻便、易用、可靠
    ——SIUI新一代大功率探伤仪

· 方波大功率发射 穿透力强

· 宽频带高分辨率 检出率高

· 性能强劲：高压方波发射、穿透力强，满足大型铸、锻件探伤的需求

· 小巧轻便：整机（含电池）重量约1.25Kg，高空、野外作业轻松自如

· 操作简易：按键少，定义明确，实现单手握持操作

· 防尘防水：按IP65防护标准设计，适应复杂的工业探伤环境

· 超低功耗：标配锂聚合物电池，连续工作时间长达7小时

· 功能齐全：以太网通信、动态回放、探头频谱分析、曲面修正、USB转存、RF（射频） 显示、AWSD1.1/D1.5、API 5UE评价标准

· 发射脉冲电压50～500V可调，发射脉冲为尖脉冲或方波，方波宽度51～850ns可调

· 工作频率范围0.5 ~ 15 MHz，灵敏度余量≥70 dB，分别突显宽频带和高灵敏度的优点

· 20 ~ 2000Hz的脉冲重复频率，步进20Hz，避免探伤过程中出现混响信号

· 最高采样速率240MHz，测量分辨率0.1mm

· 简便实用的探头频谱分析功能，快捷掌握探头的波形、频谱和中心频率，令探伤评价更准确

· 外部U盘无限或内部3分钟动态记录功能，实现扫查过程全记录

· RF（射频）回波功能，对于薄壁材料测量或学术研究和定性分析有很大帮助

· 端点反射法测量焊缝裂纹高度

· 内置AWS D1.1/D1.5、API 5UE评价标准

· 通过回波扩展功能可将闸门内回波区域放大到整个屏幕显示

· 自动增益控制AGC，配合峰值回波、图像冻结功能，快速确定缺陷最高波，探伤更高效

· AVG曲线，使用已知平底孔或大平底回波，制作出3条不同当量的曲线

· DAC曲线，配合回波比较功能，使不同距离不同波幅的回波定量更简便

· 多种不同的显示颜色搭配方案，满足不同使用场景和习惯的需求

· 存储300组曲线及波形，满足不同探伤工艺应用及探伤数据存档的需求

数据编辑和管理
探伤回波、曲线、参数等，可由以太网实时传输到计算机，或由USB接口经U盘将数据导入计算机，实现探伤报告的编辑和数据的管理

DAC 曲线
DAC 曲线功能令缺陷评价更加轻松、方便。

AVG 曲线
通过取已知大平底或平底孔回波为参考，自动生成AVG曲线。

探头频谱分析
快捷掌握探头的波形、频谱和中心频率，令探伤评价更准确

（图示为2.5Z20N探头频率图）

焊缝检测模拟图
直接指出缺陷所在区域，位置一目了然

（图示为厚度10mm平板焊缝缺陷位置）

大锻件探伤
大探测范围，高灵敏度余量，满足大锻件或粗晶体材料的检测

（图示为400mmΦ2平底孔锻件试块的回波）
