产品介绍
B型直流环形12孔标准试块
（符合ASME规定的标准要求）

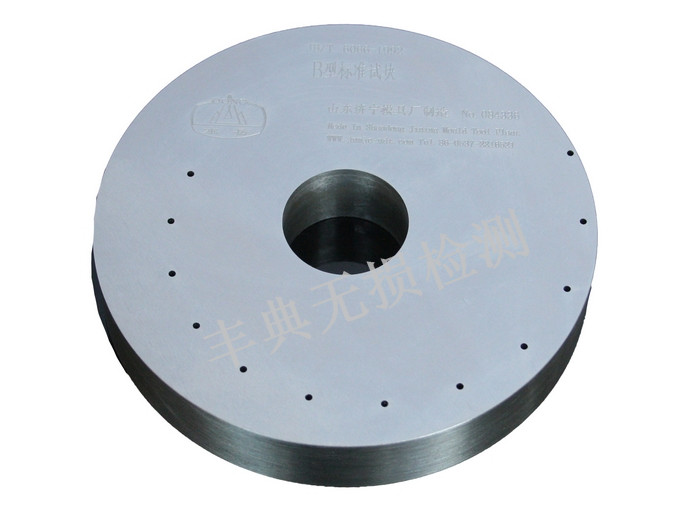

B型直流标准环型试块(亦称12孔试块)或直流标准环型试块，直流标准环型试块在美国称BETZ环同效，用AISI01克托斯铬钨锰工具钢制成，洛氏硬度HRC=90～95，环上钻有直径0.07英寸的通孔12个，中心孔径为31.8mm。适用于检验磁粉探伤设备磁粉和磁悬液的综合性能(系统灵敏度)，用于考察试验条件和操作方法是否恰当。但不能确定磁化规范、磁场方向和有效磁化范围。
孔的直径与孔心距外缘的尺寸：
|
孔 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
直径(英寸) |
0.07 |
0.07 |
0.07 |
0.07 |
0.07 |
0.07 |
0.07 |
0.07 |
0.07 |
0.07 |
0.07 |
0.07 |
|
孔与外缘距离(英寸) |
0.07 |
0.14 |
0.21 |
0.28 |
0.35 |
0.42 |
0.49 |
0.56 |
0.63 |
0.70 |
0.77 |
0.84 |
使用方法：
用铜棒作中心导体，用穿棒法磁化，通以直流电，用连续法检验，观察试块外缘清晰显示的孔数。该试块仅适用于直流电或整流电磁化
注意事项：
1、试块使用前，用柔软纸或纱布轻轻地把试块表面的油渍擦去，再用直径小于31mm的铜棒穿入中心孔，在铜棒的两端接通直流电或整流电进行磁化。
2、试块用后请涂防锈油。
标准环形试块：
|
孔 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
||||||
|
直径 |
1.8 |
|
|||||||||||||||||
|
D |
1.8 |
3.6 |
5.4 |
7.2 |
9 |
10.8 |
12.6 |
14.4 |
16.2 |
18 |
19.8 |
21.6 |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
使用方法:
将标准环形试块穿在铜棒上磁化，浇磁悬液或喷洒磁粉，观察园周孔边缘磁痕显示、数量见表1、表2。若达不到表中规定值，则应对所使用的系统（磁粉、设备、方法等）加以检查修正。
表1： 湿磁粉标准环形试块磁痕
|
磁悬液的类型 |
磁化电流安培值 |
所显示出近表面孔为最小数目 |
|
荧光磁粉或非荧光磁粉 |
1400 |
3 |
|
2500 |
5 |
|
|
3400 |
6 |
表2： 干磁粉法环状试块磁痕显示
|
磁化电流安培值 |
所显示出近表面孔为最小数目 |
|
500 |
4 |
|
900 |
4 |
|
1400 |
4 |
|
2500 |
6 |
|
3400 |
7 |
