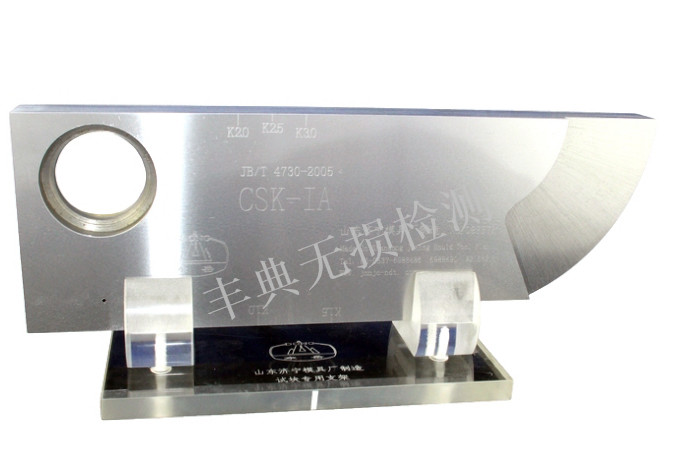

CSK-IB、CSK-IA试块及专用翻转架 国家标准试块 超声波试块

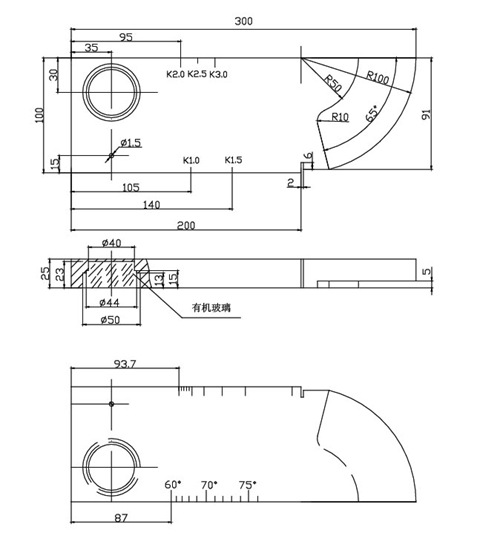

CSK-IB试块在原有CSK-IA的基础上增加了测试斜探头折射角的刻度面。形状和尺寸如图2-1所示：

使用要点：

① 利用R100mm曲面测定斜探头的入射点和前沿长度；

② 利用Φ50和1.5mm圆孔测定斜探头的折射角；

③ 利用试块直角棱边测定斜探头声束轴线的偏离情况；

④ 利用25mm厚度测定探伤仪水平线性、垂直线性和动态范围；

⑤ 利用25mm厚度调整纵波探测范围和扫描速度；

⑥ 利用R50和R100mm曲面调节横波探测范围和扫描速度；

⑦ 利用φ50、φ44和φ40mm 三个台阶孔测定斜探头分辨力。
