符合JB\T4730.4-2005标准,无损检测  磁粉检测用环形试块

本品用于磁粉探伤时对几何形状复杂，不同材质的工件检验时，可以正确地选择磁化规范，并可检验探伤设备、磁粉或磁悬液的性能，在磁粉探伤操作中，可以避免漏检，正确地知道探伤工作需要的电流峰值和方向，并对显示缺陷的磁场强度有所估量，是磁粉探伤必备的调试工具。

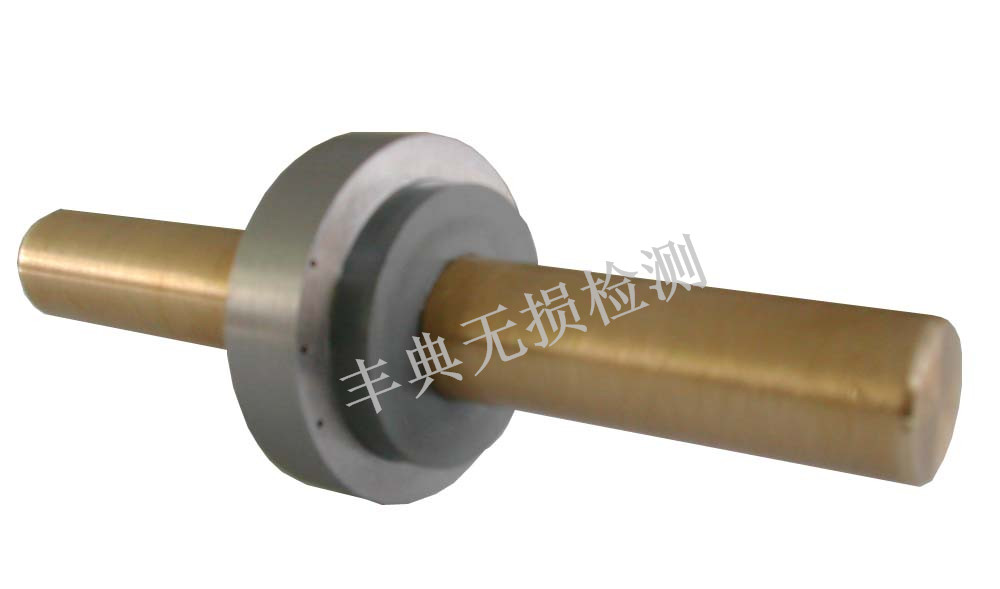

标准磁探E型试块(亦称3孔交流试环),采用经退火处理的10钢锻件,绝缘衬垫采用酚醛胶木制成,导电蕊棒采用纯铜制作,用于验证磁化电流为交流电或单相半波整流电的磁粉综合性能。

1、直流电探伤时，将B型试块穿入一根直径为29±1mm，长

度为400±2mm的铜棒上，试环置于铜棒中部，让试环上的第5个孔置于 12点钟位置，夹持在探伤机上，通以2500A（有效值）主波整流 电，对试 环进行周向磁化，并施加搅拌均匀的荧光或非荧光磁悬液（配比按工艺要求），检查试环的外表面上磁痕情况。A、荧光磁粉显示时，紫外线辐射照度不应低于800-1000UW/cm2。非荧光磁粉显示时，检查处白光强度不应低于1000XL。B、验收标准：无论是荧光或非荧光磁悬液均至少能看出5 个孔的磁痕显示。2、交流电探伤时，将E型试环穿入一根直径为20±1mm长度为150±2mm的铜棒，夹持在探伤装置上，通以750A（有效值），的电流，并施加搅拌均匀的荧光或非荧光磁悬殊液（配比按工艺要求），检查试环外表面的磁痕情况。A、荧光磁粉或非荧光磁粉的光照度1、中的技术要求。B、无论是荧光或非荧光磁悬液，至少能看出2个孔的磁痕显示。
