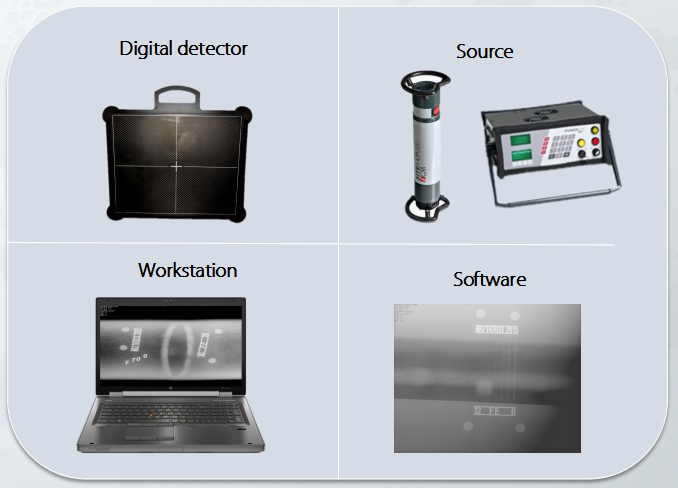

工业数字化X射线成像系统DR系统

   数字化平板射线照相（DR）技术是指将恒电压X射线透过工件后的信息显示在数字平板成像系统（平板探测器），再由计算机产生数字化图像的技术。进而对物体内部进行无损评价，是进行产品研究、失效分析、高可靠筛选、质量评价、改进工艺等工作的有效手段。

   DR系统的自动化程度高，检测速度快，因设备内自带电源极大的提高野外及高空探伤的效率，降低了检验成本，检测数据易于保存和查询，其实时动态效果更是传统拍片法无法实现的，多年来该系统已成功应用于航空航天、军事工业、兵器工业、电力系统、石油化工、压力容器、汽车行业、造船工业、锅炉制造、制管行业、耐火材料、低压铸造、陶瓷行业、环氧树脂材料、考古文物、防爆安全检测等。

   我公司DR系统图像评定能满足承压设备无损检测第11部分：X射线数字成像检测 NB/T 47013.11-2015AB级或B级的检测要求。

4336平板探测器技术参数：

闪烁体  ：Csl碘化铯

像 素 ： 127um

线对值  ：3.90 lp/mm

尺 寸  ：460*384*15mm

有效区域：424*353mm

像素矩阵：3072*2560pixel

能量静态电压范围：40-300kVp

能量动态电压范围：40-225kVp

内存影像：10

电池数量：2（内置）

电池工作时间：6h

连接方法：有线无线兼容

最大距离通讯：100m

软件：欧洲原厂软件

量子检测效率：65%

调制传递函数：50%

灰阶转换：16bit

预览曝光影像：＜2 sec

影像处理：6-10 sec

材料类型：amorphous silicone

温度范围：+10℃~+35℃

防水等级：IPX4

湿度范围：10-90%

网络接口：Ethernet

电力范围：100-240V，47/63Hz

重量：3.8Kg

产地：欧洲

ICM CP200 恒电位X射线机技术参数：

辐射方式：定向

固有过滤：0.8mmBe

最大穿透力：42mm

电压输出种类：恒电位

使用温度范围：-30~+60℃

曝光时间：  99 min 59 sec

电压范围：10-200KV

储存温度范围：-40~+70℃

功率：900W

电压步进：1KV

20℃ SF6绝缘压力：6.0Kg/cm2

管电流范围：1至10mA

防风雨：IP65

预警时间：0~99s

机头尺寸：Ø 140 x 725mm

管电流步进：0.1mA

最大辐射角：40*60°

焦点尺寸：3.0mm

机头质量：12Kg

控制箱质量：7.9Kg

软件功能技术参数：

基本功能：窗宽，滤镜，放大器，旋转，自由旋转，正负片，翻转，剪切，注释......

突出特性：直观的用户界面；智能的自动备份功能；自动优化影像功能；程序可以在窗口中运行，也可以在全屏模式下运行；有不同的滤波器供选

浏览器的附件功能：区域窗位；测量；附加滤波器；倾斜；全屏；缩放；快速访问工具栏；直方图......
