- 多浦乐PA2000便携式相控阵探伤仪
- 编号：PA2000
- 类别：超声UT
- 点击：1633
产品介绍

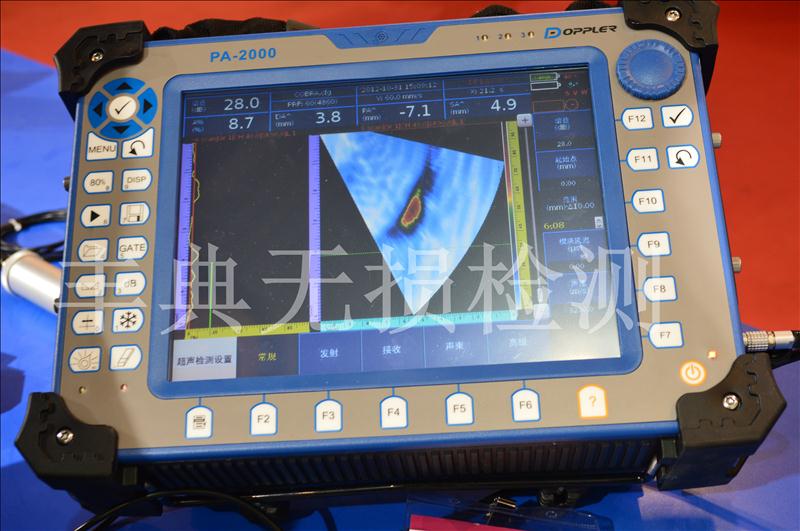

PA2000便携式相控阵探伤仪是DOPPLER自主设计研发的新一代相控阵检测设备。PA2000具有强大的检测能力，可实现多种扫查方式和聚焦方式，大大提高了检测可靠性；可同时进行不同深度扫查，检测更为灵活高效。界面设计友好通用，操作简单方便，配合DOPPLER配套的相控阵探头可解决多种复杂的检测问题，节约检测成本。
1. 10.4'' TFT彩色液晶触摸屏，分辨率800*600
pixel
2. 双独立通道高性能TOFD检测，32/128同步发射/接收通道
3. 可配合各种楔块实现多种检测模式
具备线性、扇形、静态及深度四种扫查方式
深度、声程、投影及自由面四种聚焦方式可选
A/S/B/C等多种显示方式
4. 负方波发射，脉宽精度高达2.5ns
5. 脉冲重复频率可达20KHz
6. 可对每个声束进行延迟及灵敏度校准
· 便利的设置向导：可进行材料的选择，以及声速和工件形状的设置。快速的探头和楔块选择或自定义。组向导可实现同一探头设置不同的扫查区域和方式。多种焊缝坡口类型可供选择。
· 强大的数据分析：配备参考和测量光标，用于缺陷定量和生成报告。可对A扫描、B扫描、S扫描和C扫描进行交互式分析，缺陷分析更为精确。所有的测量结果都可以在线得到，也可以保存完整的A扫描之后重新调出离线分析。
· 精确的校准：保证了每个聚焦法则都等同于单通道探伤仪，确保检测精度。简单易用的帮助式菜单可指导用户轻松完成声速、楔块延迟、灵敏度等校准。
· 完美的聚焦成像：精确的图像分辨率，角度精度可达0.1°。聚焦方式可根据需要进行设置，缺陷显示更为清晰。多种聚焦法则可选，满足更多检测需求。
|
|
|
相控阵通道 |
常规通道 |
|
配置 |
发射/接收 |
32/128 |
2/4 |
|
范围 |
9900μs |
9900μs |
|
|
声速 |
635-15240m/s |
635-15240m/s |
|
|
脉冲发生器 |
检测模式 |
PE/PC |
PE/PC/TT/TOFD |
|
脉冲电压 |
50V/100V |
50v/100v/200v |
|
|
脉冲方式 |
负方波 |
负方波 |
|
|
脉冲宽度 |
30-500ns |
30-500ns |
|
|
脉冲上升时间 |
<8ns |
<8ns |
|
|
PRF |
20KHz |
20KHz |
|
|
延迟 |
10μs/2.5ns |
10μs/2.5ns |
|
|
阻尼 |
NA |
50Ω/ 500Ω |
|
|
接收器 |
增益范围 |
0-80dB |
0-80dB |
|
带宽 |
0.5-15MHz |
0.5-15MHz |
|
|
输入阻抗 |
200Ω |
200Ω |
|
|
输入电容 |
60pF |
60pF |
|
|
接收延迟 |
10μs/2.5ns |
10μs/2.5ns |
|
|
数据采集 |
采样率 |
100MHz |
100MHz |
|
ADC分辨率 |
10bit |
10bit |
|
|
最大A扫描长度 |
8192 |
8192 |
|
|
焦点数量 |
1024 |
NA |
|
|
聚焦类型 |
深度、声程、投影面、聚焦面、自动 |
NA |
|
|
检波 |
FW/HW+/HW-/RF |
FW/HW+/HW-/RF |
|
|
同步 |
始脉冲或闸门 |
始脉冲或闸门 |
|
|
扫描与显示 |
扫描类型 |
线性/扇形/静态/深度扫查 |
NA |
|
显示模式 |
A/B/C/S扫描 |
A/B TOFD |
|
|
测量单位 |
mm、inch |
mm、inch |
|
|
DAC |
点数 |
16 |
16 |
|
TCG |
点数 |
16 |
16 |
|
动态范围 |
40dB |
40dB |
|
|
最大增益斜度 |
20dB/μs |
20dB/μs |
|
|
闸门 |
门限 |
A/B/I |
|
|
闸门阈值 |
0-98% |
||
|
闸门触发模式 |
峰值、前沿 |
||
|
检测报告 |
|
网页格式 |
|
|
综合数据存储 |
可插拔存储器 |
U盘/SD卡 |
|
|
显示屏 |
尺寸 |
10.4 inch |
|
|
分辨率 |
800*600pixel |
||
|
类型 |
TFT LCD触摸屏 |
||
|
I/O接口 |
USB |
3个 |
|
|
以太网 |
10/100M |
||
|
视频输出 |
DVI/VGA 兼容 |
||
|
编码器 |
支持 |
||
|
语言 |
|
中文/英文/法语/俄语等 |
|
|
电池和电源 |
直流供电电压 |
15VDC 4A |
|
|
电池类型 |
锂电池 |
||
|
充电方式 |
主机上充电，可同时操作设备 |
||
|
连续工作时间 |
6小时 |
||
|
外壳 |
尺寸 |
325mm*230mm*130mm |
|
|
重量 |
4.5Kg(不包括电池) |
||
