CDX-III型磁粉探伤仪

一、概述

CDX-III型磁粉探伤仪是具有多种磁化方式的磁粉探伤设备。仪器采用可控硅无触点开关，噪音小、寿命长、操作简单、方便、适应性强、工作稳定。是最近推出的新产品，它除具有便携式机种的一切优点，还具有移动机种的某些长处，扩展了用途，简化了操作，还具有退磁功能。

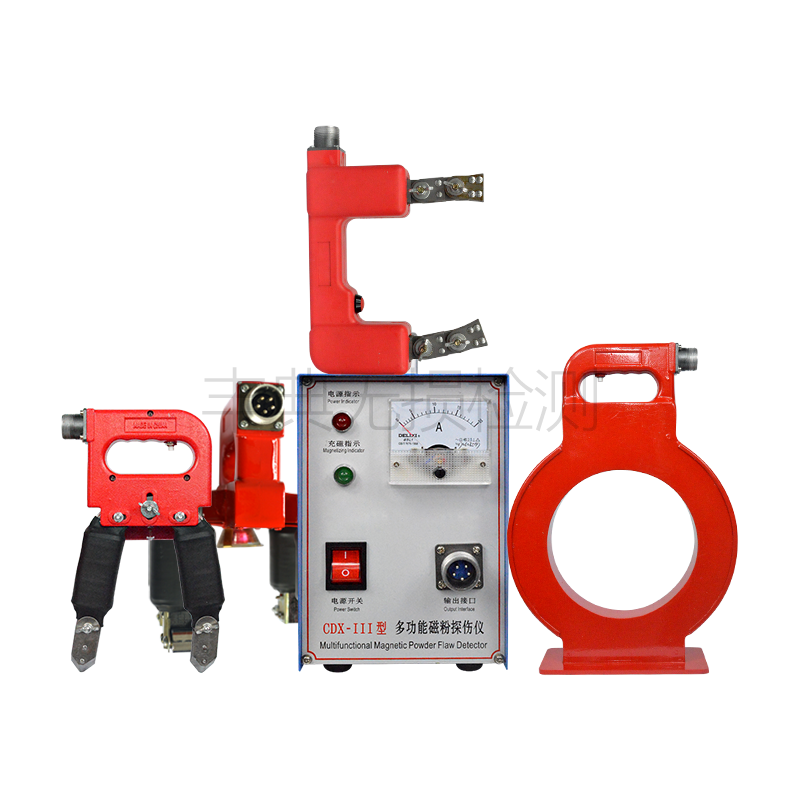

 该设备有四种探头：

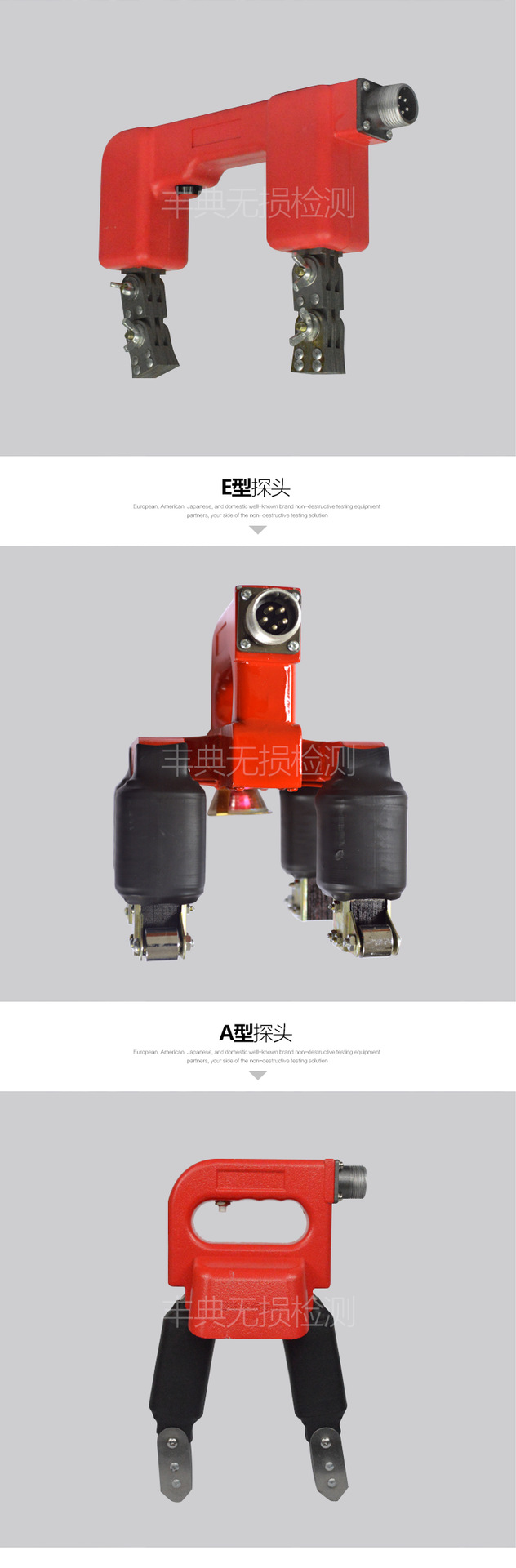

 1、旋转探头：（E型）能对各种焊缝、各种几何形状的曲面、平面、管道、锅炉、球罐等压力容器进行一次性全方位显示缺陷和伤痕。

 2、电磁轭探头：（D型）它配有活关节，可以对平面、曲面工件进行探伤。

 3、马蹄探头：（A型）它可以对各种角焊缝，大型工件的内外角进行局部探伤。

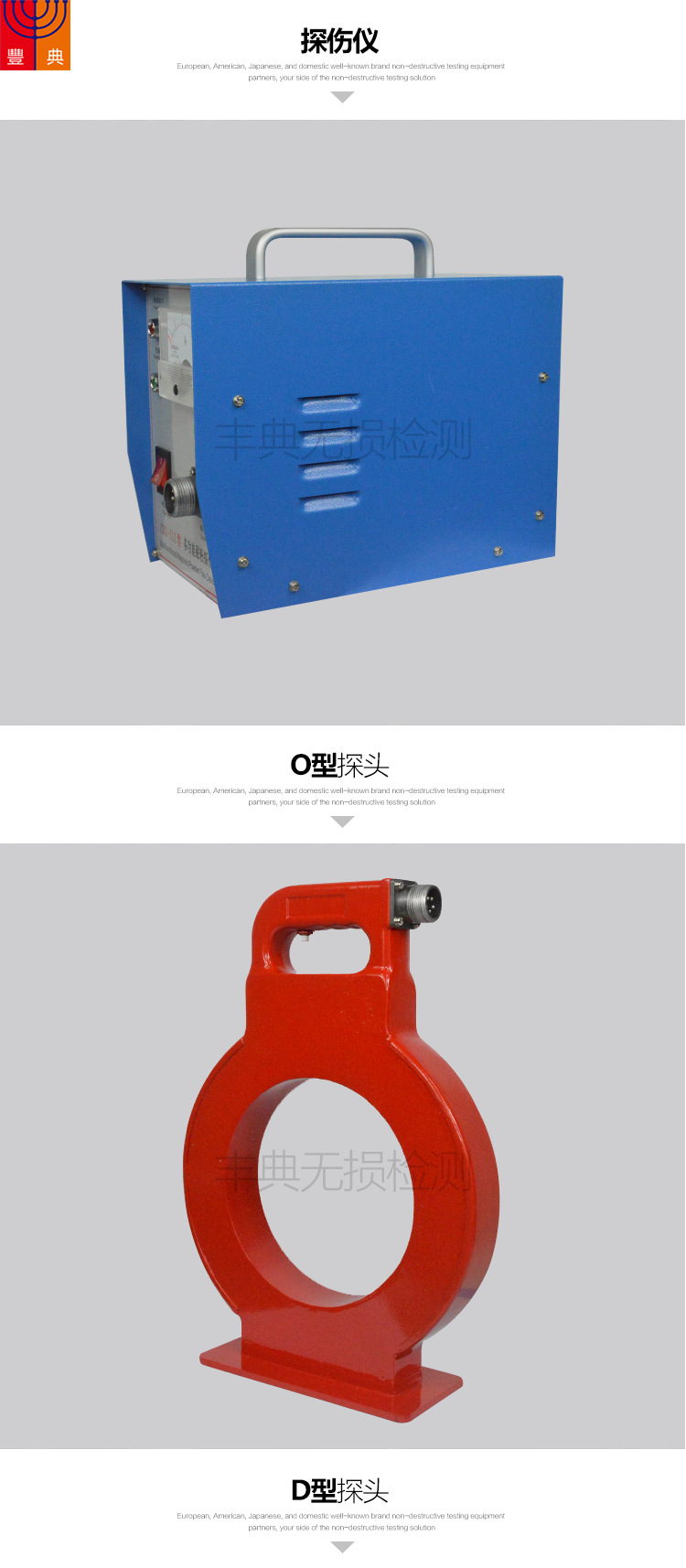

 4、磁环：（O型）它能满足所有能放入工件的周向裂纹的探伤，用它来检测工件的疲劳痕（疲劳裂痕均垂于轴向）极为方便，用它还可以对工件进行远离法退磁。

 总之，该仪器具有多种探伤仪的优点，功能与适用范围广，尤其适用于不允许通电起弧、易破坏表面的零件探伤。

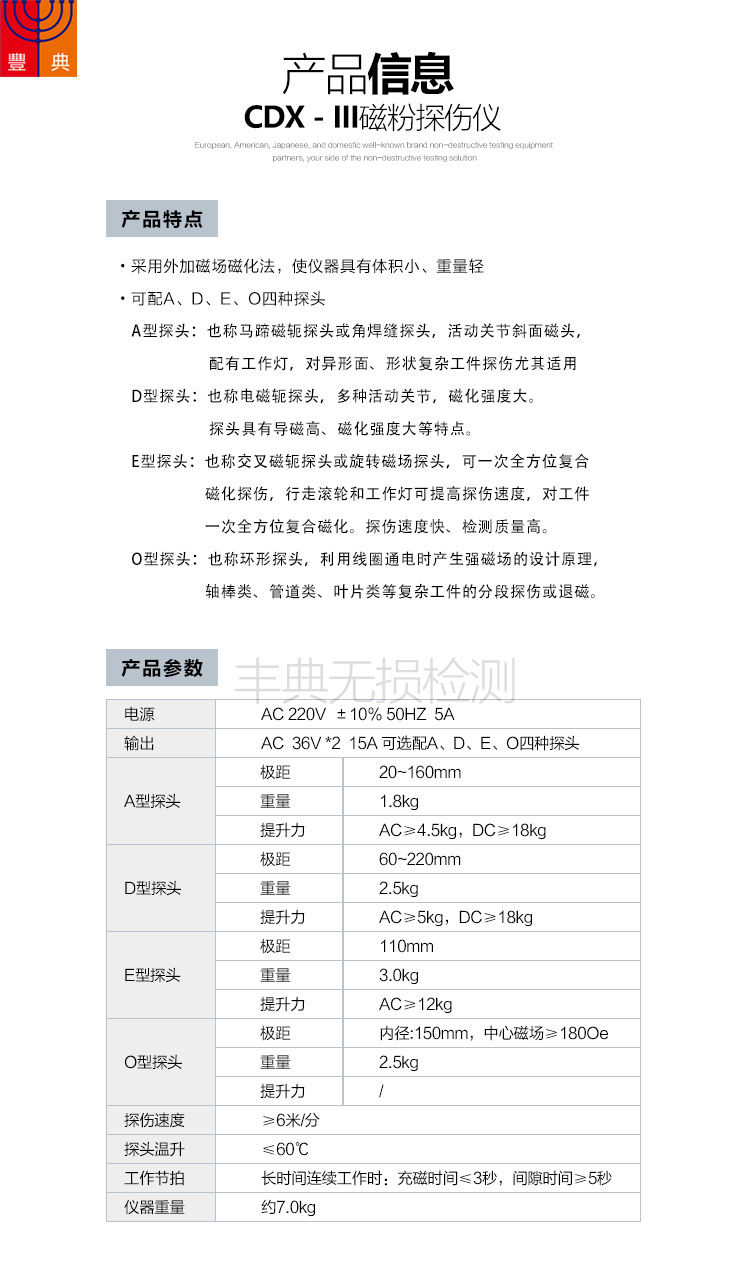

二、主要技术指标

  1、提升力

     ⑴旋转探头： 10kg

     ⑵磁轭探头： 大于5kg（AC）（代活关节）

     ⑶马蹄探头： 大于5kg

     ⑷磁 环： 1800TA

  2、探头极距：

     ⑴旋转探头： 80mm

     ⑵磁轭探头： 25-250mm可调

     ⑶马蹄探头： 0-160mm可调

     ⑷磁 环： 150mm

  3、探头工作电压：AC36V

  4、探头工作电流：约8-12A

  5、电源工作电压：AC220V±10%  50HZ

  6、灵敏度：可清晰完整地显示（15/100）A型标准试片上的刻槽。

  7、外型尺寸：260×140×170mm

  8、重量：主机重9kg，旋转磁场探头重3.5kg，磁轭探头重2.5kg，磁环重3kg，马蹄探头重2kg

三，设备成套性

  1、主机 1台

  2、电源线 1根

  3、输出线 1根

  4、照明灯泡 5W/12V  5只

  5、保险丝 8A 5只

  6、合格证保修卡 1份
