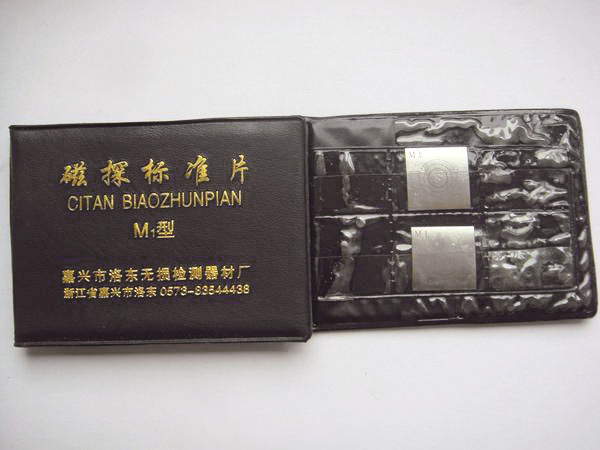

M1型磁粉检测试片一概述
本试片用于连续法磁粉探伤时，验证工件表面磁场强度的大小与方向，验证磁粉探伤的综合性能。

试片的尺寸规格
   试片厚度：            50±5um
   试片边长：            20±1mm
   圆形人工槽直径：      12mm   9mm   6mm各一个
   圆形人工槽深度：      7um     15um   30um
   圆形人工槽宽度：      60～180um

不同深度的圆形人工槽所对应的磁场强度

使用方法
1、将试片刻有人工槽的一面朝下，用胶带纸从四周将其与工作件紧密贴合。

  注意：胶带纸不能遮住试片背面有刻槽的部位；四周必须紧密贴合，不能有翘边现象。
2、对工件用连续法探伤，磁化电流从小到大调节，采用高灵敏度探伤时，使直径12mm人工槽磁痕显示清晰可见；

  采用中灵敏度探伤时，使直径9mm人工槽磁痕显示清晰可见；采用低灵敏度探伤时，使直径6mm人工槽磁痕显示

  清晰可见；即可取得与灵敏度等级相对应的电流值作为此话规范。
3、可以将贴用试片的工作件作为磁粉探伤控制样件，在每天工作班开始时，用以验证磁粉探伤系统的综合性能，

  如果磁痕不能完全显示，应及时分析原因，采取措施解决，以此保障磁粉探伤质量。
4、试片采用纯铁薄片制作，使用时注意防止皱折，使用后应清洗干净，并涂上防锈油，妥善保管。
5、试片如果出现皱折、破裂和锈蚀，则会影响使用效果，不宜再用
