- 磁粉探伤灵敏度C型试片
- 编号：C型试片
- 类别：磁粉MT
- 点击：1872
产品介绍

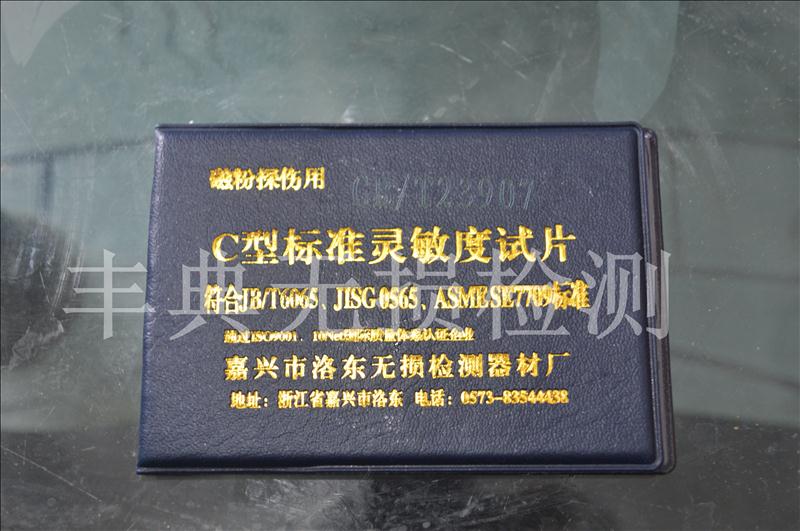

磁粉探伤试片C型
磁粉探伤试片C型主要有8/50，15/50种规格。
磁粉探伤用试片
使用说明
磁粉探伤用试片A1、A2、D、C、M1型主要用于检验磁粉检测设备、磁粉和磁悬液综合性能。了解被检工件表面有效磁场强度和方向、
有效检测区以及磁化方法是否正确。
标准试片A1、A2、D、C、M1型规格中：
|
名称 |
A型试片 |
D型 |
C型 |
M1 |
||
|
试片厚度微米 |
100±10 |
50±5 |
50±5 |
50±5 |
50±5 |
|
|
试片长度毫米 |
20±1 |
20±1 |
10±0.5 |
10±0.5 |
20±1 |
|
|
试片宽度毫米 |
20±1 |
20±1 |
10±0.5 |
50±0.5 |
20±1 |
|
|
分割线间隔毫米 |
|
|
|
5±0.5 |
|
|
|
圆形人工槽直径毫米 |
高灵敏度 |
10±0.5 |
10±0.5 |
5±0.3 |
|
12 |
|
中灵敏度 |
|
|
|
|
9 |
|
|
低灵敏度 |
|
|
|
|
6 |
|
|
十字人工槽长度毫米 |
高灵敏度 |
6±0.3 |
6±0.3 |
3±0.2 |
|
|
|
中灵敏度 |
|
|
|
|
|
|
|
低灵敏度 |
|
|
|
|
|
|
|
人工槽深度 微米 |
高灵敏度 |
15±2.0 |
7±1.0 |
7±1.0 |
8±1.0 |
7 |
|
中灵敏度 |
30±4.0 |
15±2.0 |
15±2.0 |
15±2.0 |
15 |
|
|
低灵敏度 |
60±8.0 |
30±4.0 |
30±4.0 |
30±4.0 |
30 |
|
|
人工槽宽度 微米 |
60—180 |
|||||
使用方法
标准试片适用于连续磁化法，使用时应将试片无人工缺陷的面朝外，为使试片与被检面接触良好，可用透明胶带将其平整粘贴在被检面上，
并注意胶带不能覆盖试片上的人工缺陷。磁粉检测时一般应选用A130/100型标准试片。当检测坡口狭小部位，由于尺寸关系可选择适合
大小的试片检测；当用户需要或技术文件有规定时，可选用规定的试片检测。标准试片在检测前用柔软纸或纱片将试片表面油擦去；检测后请防锈。
标准试片表面有锈蚀、褶折或磁特性发生改变时不得继续使用。
A1、A2试片外型规格一样。A1试片经过退火处理；A2试片未经过退火处理。
C型标准试片可剪成5个小试片分别使用。
使用场景
●检验渗透剂的灵敏度
●检验荧光剂的灵敏度
