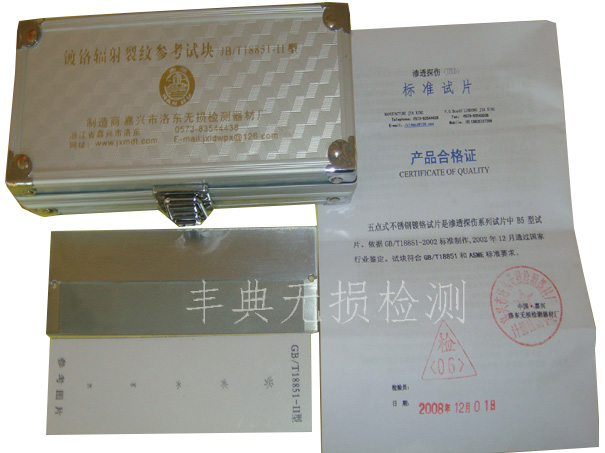

Ⅱ型试块是一块不锈钢板，沿长度方向分隔为二个相等的部分。

试块的一半先电镀镍，再镀一薄层铬，其上制出均匀分布的5个星形不连续（缺陷）。

试块的另一半制成四个特定粗糙度区域，粗糙度（Ra）分别为2.5um,5.0um10um,15um。

试块上星行缺陷用于确定检测灵敏度，粗糙度区域，用以测定渗透剂的可清洗度。

4.显示复制品

每块本试块均付有相应的显像照片（或复制膜片）油III级探伤人员及探伤工程师采用后乳化探伤剂对该试块实施检验所得显像的记录，可供使用单位参考使用，各作用探伤主管部门也可自行制作所用本试块对应于本单位特定探伤系统的标准标准显像照片或复制膜。

注意事项

1.不同的渗透系统必须用各自标配的试块这就是因为

（1）要彻底洗净试块是困难的事，因此对不同灵敏度等级

的探伤系统混用，同一块试块将导致对系统性能作出错误的评价。

（2）着色探伤剂会影响荧光探伤剂的荧光作用。

2.为阻止或推迟试块上的裂纹组的阻塞，使用后的清洗时至关重要的，不允许渗透剂在裂纹中干凅或氧化。宜选择蒸汽除油或超声波清洗作为日常的后清洗手段，如没有上述装置，可用酒精、丙酮进行擦洗，然后再把试块在这类溶剂中浸泡一小时，试块不用时可直接浸泡在这类溶剂中。

3.试块使用前必须要经过干燥，裂纹中若有溶剂回影响试验结果，允许在烘箱中干燥，但必须保证在施加渗透液前试块以冷却以避免镀铬面热开裂。

4.按探伤剂制造厂的使用说明书，在试块上实施渗透检验程序，不要随意更改。

5.最少的显像时间通常为10分钟。

6.由于使用不当，试块的裂纹组发生堵塞，或者镀铬面上出现了密集的热裂纹、划伤等，试块就只能降级使用或报废。

试块的结构

Ⅱ型试块是一块不锈钢板，沿长度方向分隔为二个相等的部分。

试块的一半先电镀镍，再镀一薄层铬，其上制出均匀分布的5个星形不连续（缺陷）。

试块的另一半制成四个特定粗糙度区域，粗糙度（Ra）分别为2.5um,5.0um10um,15um。

试块上星行缺陷用于确定检测灵敏度，粗糙度区域，用以测定渗透剂的可清洗度。

4.显示复制品

每块本试块均付有相应的显像照片（或复制膜片）油III级探伤人员及探伤工程师采用后乳化探伤剂对该试块实施检验所得显像的记录，可供使用单位参考使用，各作用探伤主管部门也可自行制作所用本试块对应于本单位特定探伤系统的标准标准显像照片或复制膜。

注意事项

1.不同的渗透系统必须用各自标配的试块这就是因为

（1）要彻底洗净试块是困难的事，因此对不同灵敏度等级

的探伤系统混用，同一块试块将导致对系统性能作出错误的评价。

（2）着色探伤剂会影响荧光探伤剂的荧光作用。

2.为阻止或推迟试块上的裂纹组的阻塞，使用后的清洗时至关重要的，不允许渗透剂在裂纹中干凅或氧化。宜选择蒸汽除油或超声波清洗作为日常的后清洗手段，如没有上述装置，可用酒精、丙酮进行擦洗，然后再把试块在这类溶剂中浸泡一小时，试块不用时可直接浸泡在这类溶剂中。

3.试块使用前必须要经过干燥，裂纹中若有溶剂回影响试验结果，允许在烘箱中干燥，但必须保证在施加渗透液前试块以冷却以避免镀铬面热开裂。

4.按探伤剂制造厂的使用说明书，在试块上实施渗透检验程序，不要随意更改。

5.最少的显像时间通常为10分钟。

6.由于使用不当，试块的裂纹组发生堵塞，或者镀铬面上出现了密集的热裂纹、划伤等，试块就只能降级使用或报废。

试块的结构

Ⅱ型试块是一块不锈钢板，沿长度方向分隔为二个相等的部分。

试块的一半先电镀镍，再镀一薄层铬，其上制出均匀分布的5个星形不连续（缺陷）。

试块的另一半制成四个特定粗糙度区域，粗糙度（Ra）分别为2.5um,5.0um10um,15um。

试块上星行缺陷用于确定检测灵敏度，粗糙度区域，用以测定渗透剂的可清洗度。
