- 汕头“超声电子“CTS-2008超声波探伤仪
- 编号：CTS-2008
- 类别：超声UT
- 点击：1706
产品介绍

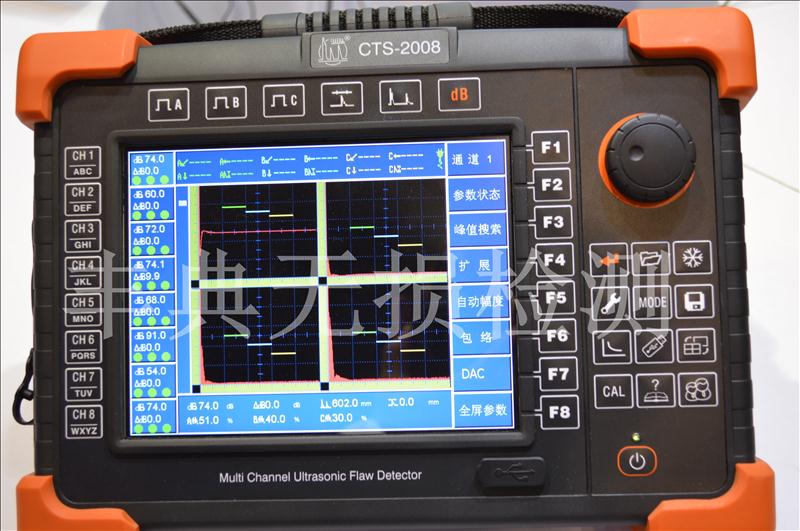

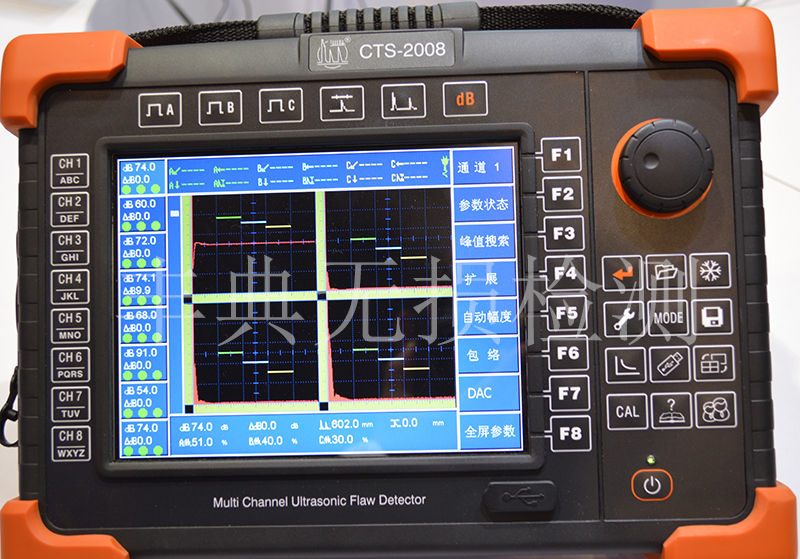

CTS-2008型便携式多通道超声波探伤仪
自主创新、不断超越！汕头“超声电子”最新推出全自主研制、集50多年超声仪器制造经验的高性能便携式八通道超声波探伤仪CTS-2008。仪器兼容欧盟EN12668：2000标准，采用工业级TFT显示屏，具有全WVGA分辨率（800×600），完全胜任在室外和阳光直射的环境下工作。方波激励技术特别适合高衰减材料的检测应用；八通道并行工作或串行工作，适应各种高效率的自动化探伤场合。
主要特点：
8通道并行工作或串行设计，满足不同应用场合使用
先进的方波激励设计，可调节激励脉冲宽度，高达400MHz的采样频率，使仪器具有极佳的穿透力和信噪比，分辨率也比传统的尖脉冲激励大为提高
便携式设计，重量仅5kg，野外作业方便实用
采用人体工程学优化设计的键盘家多功能旋钮,操控更加快捷高效
强劲的工业级、全WVGA分辨率（800x600）TFT显示屏，室外或强光线下提供极佳的显示效果
兼容欧盟EN12668：2000标准设计
通用网络接口，实现实时探伤数据记录、传输和网络化管理
USB接口，可接U盘进行数据转存，可接鼠标进行数据分析
含DAC、AVG、B扫描、TOFD扫描等各种探伤功能
主要技术性能：
|
发射脉冲 |
负方波，发射电压25～250V连续可调，步进为25V，宽度30～600ns连续可调，步进为10ns |
|
工作方式 |
单、双 |
|
阻尼 |
400、80Ω |
|
工作频率 |
分宽带、窄带两档，宽带：0.5～15MHz，窄带：1.5～3MHz |
|
增益 |
0.0～110.0dB ，步进值：0.1、1.0、2.0、6.0dB；0.1dB档提供智能加速调节功能 |
|
声速范围 |
1000～15000m/s ，连续可调，内置30个常用的材料声速值 |
|
检测范围 |
0.0～10000mm (钢纵波) ，连续可调，最小步进值 0.1mm |
|
检波方式 |
正向、负向、全波、射频（RF） |
|
闸门及报警器 |
三路闸门及硬件驱动实时报警信号，可选：进波报警、失波报警、DAC曲线报警，报警信号为声报警 |
|
显示屏 |
工业级、TFT 8.4"WVGA彩色液晶显示屏，分辨率800×600 |
|
脉冲移位 |
-7.5～3000μs |
|
探头零值 |
0～999.9μs |
|
脉冲重复频率 |
25～1000Hz，自动、手动两种调节方式 |
|
垂直线性误差 |
≤3% |
|
水平线性误差 |
≤0.4% |
|
灵敏度余量 |
≥52dB (200Φ2平底孔) |
|
分辨率 |
≥34dB (5P14) |
|
动态范围 |
≥30dB |
|
抑制 |
(0～90)%，不影响线性与增益 |
|
电噪电平 |
<10% |
|
接口 |
C6接口 |
|
电源 |
大容量锂电池，无记忆效应，可连续工作4小时；交流：220V |
|
超声标准 |
兼容EN12668-1标准 |
|
重量 |
约5kg（含电池） |
