- 磁粉探伤灵敏度D型试片
- 编号：D型试片
- 类别：磁粉MT
- 点击：1357
产品介绍

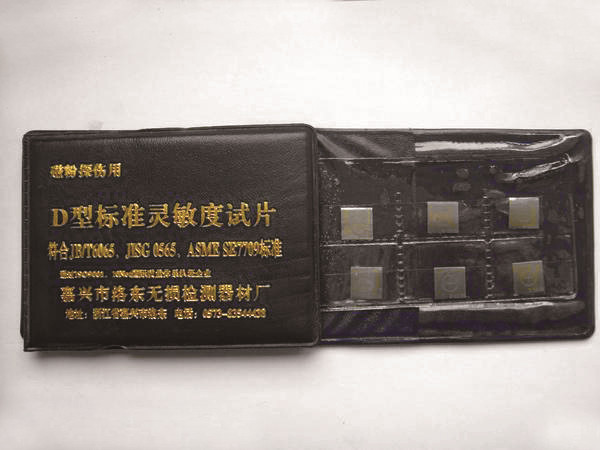

D型磁粉灵敏度试片
1、本试片系本公司按JB/T4730.4-2005中D型试片的要求制作
2、本试片用于连续法磁粉探伤时，验证工作表面磁场强度的方向与大小，验证磁粉探伤的综合性能。
配套组成与规格
1、本试片包括D-7/50、D-15/50两种规格。
2、试片的尺寸规格与对应的磁场强度
试片厚度： 均为50±5um
试片边长： 均为10±0.5um
圆形人工槽直径： 均为5±0.3um
十字人工槽长度： 均为3±0.2um
人 工 槽 宽 度： 60～180um
|
|
人工槽深度 |
对应灵敏度 |
周向磁化规范及对应磁场强度 |
|
D-7/50 |
7±1.0um |
高灵敏度 |
（11～12）D3520～3840A/m（44～48 Oe） |
|
D-15/50 |
15±2.0um |
低灵敏度 |
（8 ～ 9）D2560～2880A/m（32～36 Oe） |
使用场景
●检验渗透剂的灵敏度
●检验荧光剂的灵敏度
